É um caminho que permite a passagem da corrente elétrica
Circuitos elétricos são trechos fechados, que iniciam e encerram no mesmo ponto. Esses circuitos são formados por vários elementos interligados que viabilizam a passagem da corrente elétrica. Ou seja, em um circuito elétrico simples encontramos vários caminhos que permitem o livre acesso das correntes elétricas.
A corrente elétrica é o movimento ordenado das cargas elétricas. Ou seja, é o fluxo organizado de partículas eletrizadas (íons ou elétrons). Ela é representado pela letra “I” e é medida em ampere (A). A corrente elétrica é amplamente estudada pela eletricidade.
Entre as diversas funções dos circuitos elétricos está a possibilidade de acender uma lâmpada ou ligar um computador.
O circuito elétrico é uma grandeza fundamental da física, que pode ser avaliado por medidores ideais como os amperímetros e os voltímetros. As equações utilizadas pelos estudos dos circuitos elétricos estão contidas na Lei de Kirchhoff e na Lei de Ohm.
Elementos dos circuitos elétricos: Resistores
Para que os circuitos elétricos cumpram o seu papel é imprescindível que todos os elementos estejam funcionando de uma forma correta. Esses elementos também podem ser chamados de resistências. Os resistores tem das funções principais: transforma energia elétrica em energia térmica e limita o fluxo da corrente elétrica através do controle de voltagem.
Exemplo: Suponha que um determinado circuito elétrico tenha três resistores. Para que este possa ser identificado como resistor em série, o caminho percorrido será o seguinte: a corrente que sai da fonte chega até o primeiro resistor; lá ela não consegue contornar o segundo resistor, por isso é obrigada a passar pelo segundo resistor e da mesma forma que aconteceu com o segundo, ela precisa encaminhar-se novamente até o terceiro resistor.
Ou seja, quando os três resistores percorrem o mesmo caminho, no qual não há a divisão da corrente dizemos que eles estão em série.
Combinações de resistores
• Resistores em série: podemos dizer que um circuito elétrico está associado em série quando estão ligados a um mesmo trajeto, ou seja, quando existe apenas um caminho para a passagem da corrente elétrica. Esse é o caso de alguns pisca-piscas, que quando uma das lâmpadas queimam, as demais param de funcionar.
• Resistores em paralelo: na associação em paralelo, quando um dos resistores queimam a corrente elétrica que circula entre os demais componente do circuito elétrico, não sofre alteração.

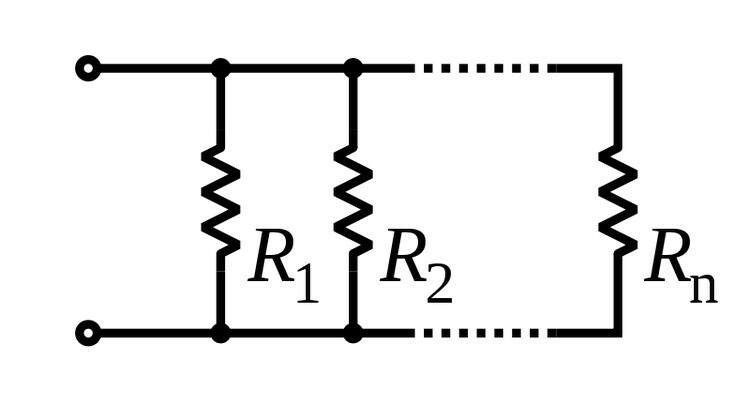

Modelo de resistor em paralelo. (Foto:Wikimedia Commons)
Devido a essa característica, os circuitos elétricos das residências e da iluminação pública são projetados em circuito paralelo. Esse circuito tem como característica a presença de “nó”.
Elementos dos circuitos elétricos: Capacitores
Também chamados de condensadores, os capacitores são circuitos elétricos responsáveis por armazenar as cargas elétricas. Essas cargas são usadas sempre que a passagem da corrente elétrica é obstruída. Os condensadores são compostos por uma parte chamada armadura e por um material isolante chamado de dielétrico.
Elementos dos circuitos elétricos: Geradores
Os geradores são mecanismos utilizados para estender a diferença potencial entre dois corpos, e é dessa forma que eles conseguem transformar diversos tipos de energia.
Elementos dos circuitos elétricos: Condutores
Os condutores são os elementos responsáveis por facilitar a livre movimentação das partículas eletrizadas. Ou seja, eles permitem que as cargas circulem de forma mais fácil em um circuito elétrico.
Elementos dos circuitos elétricos: Indutores
Os indutores são elementos eletrônicos passivos que armazenam a energia elétrica em um campo magnético. Quando temos dois ou mais indutores acoplados chamamos de reatores, um elemento que é fundamental na rede elétrica nacional.
Tipos de circuitos
Existem vários tipos de circuitos sendo os principais o circuito em série, circuito paralelo e circuito misto.
No circuito em série existem trechos que funcionam de forma independente. No circuito em paralelo, os caminhos funcionam de forma dependente. Já o misto possui um único circuito com as características dos circuitos em série e em paralelo.
Nos circuitos elétricos simples encontramos vários caminhos que permitem o livre acesso das correntes elétricas.
Modelo de circuito misto. (Foto:Wikimedia Commons)
